Rimelig industriell 6-akset robot for håndtering

Rimelig industriell 6-akset robot for håndtering

Detaljer
Maksimal nyttelast: 20 kg
Maksimal rekkevidde: 1821mm
Frihetsgrad: 6 akser
Produktet klassifisering
Håndteringsrobot
Share to
Sende bookingforespørsel
Beskrivelse
Tekniske parametere

Produktbeskrivelse

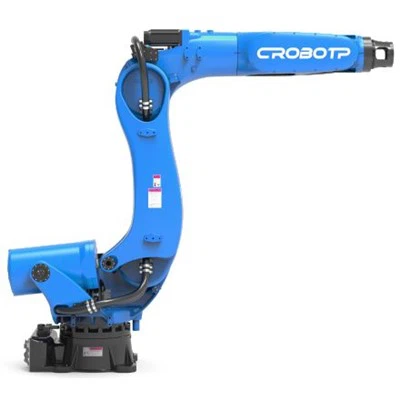

CRP-RA18-20 er en seksakset industrirobot designet for å håndtere oppgaver som krever fleksibel bevegelse rundt arbeidsstykker, utstyr og produksjonsstasjoner. Den leddede strukturen støtter integrering i forskjellige produksjonslinjeoppsett, mens de tilgjengelige monteringskonfigurasjonene gir muligheter for installasjonsplanlegging.
For systemintegratorer avhenger robotens egnethet av nødvendig arbeidsomhylling, verktøy, arbeidsstykkekarakteristikk, syklustid og omgivende utstyr. Se de tekniske spesifikasjonene og installasjonstegningene når du vurderer dens egnethet for en spesifikk håndteringsapplikasjon.







Applikasjonsscenarier

Maskinlasting og lossing

Overfør arbeidsstykker mellom en tilførselsposisjon og en maskinfeste. Robotens rekkevidde og seksaksebevegelse kan støtte oppsett der verktøyet må nærme seg maskinen eller arbeidsstykket fra en definert retning.

Overføring mellom arbeidsstasjoner

Flytt komponenter mellom produksjonsstasjoner, transportører og utpekte håndteringsposisjoner. Arbeidsområdet og monteringsarrangementet er med på å avgjøre om den nødvendige overføringsbanen passer til den planlagte cellelayouten.

Plukk-og-plasser-håndtering

Plukk opp og plasser komponenter eller produkter på definerte posisjoner. Maksimal nyttelast på 20 kg og ±0,05 mm gjentatt posisjoneringsnøyaktighet er viktige innledende valgparametere; hele belastningen av verktøy og arbeidsstykke må vurderes under søknadsvurderingen.

Andre applikasjoner oppført av CRP

CRPs produktinformasjon viser også skjæring, montering, merking, sveising og polering. Disse prosessene kan kreve applikasjonsspesifikk verktøy og integrasjon. Inkluderingen deres i den publiserte søknadslisten skal ikke tolkes som en bekreftelse på at hver prosess støttes av standardkonfigurasjonen.







Tekniske spesifikasjoner



Generelle robotspesifikasjoner

Parameter

Spesifikasjon

Modell

CRP-RA18-20

Armform

Vertikale flerledd

Grad av frihet

6 axis

Maksimal nyttelast

20 kg

Maksimal rekkevidde

1,821 mm

Gjentatt posisjoneringsnøyaktighet

±0,05 mm

Robotens kroppsvekt

288 kg

Installasjonsmodus

Bakke, opp-ned montering, veggmontering

Konfigurasjon av elektrisk skap

G9A



Spesifikasjoner for aksebevegelse og belastning

Akser

Maksimal reise

Maksimal hastighet

Tillatt dreiemoment

Tillatt treghetsmoment

Akse 1

Bakke/opp-ned: −167 grader til +167 grader ; vegg: −30 grader til +30 grader

160 grader /s

/

/

Akse 2

−155 grader til +105 grader

160 grader /s

/

/

Akse 3

−90 grader til +135 grader

160 grader /s

/

/

Akse 4

−190 grader til +190 grader

301 grader /s

55 N·m

2,1 kg·m²

Akse 5

−130 grader til +130 grader

342 grader /s

55 N·m

2,1 kg·m²

Akse 6

−360 grader til +360 grader

708 grader /s

24 N·m

0,9 kg·m²



Grensesnitt og driftsmiljø

Parameter

Spesifikasjon

Reservert I/O

16-pins

Reserverte pneumatiske koblinger

2 × φ8 mm

Omgivelsestemperatur

0–45 grader

Relativ fuktighet

20%–80% RF, ingen kondens

Vibrasjon

Under 0,5G

Beskyttelsesvurdering

Karosseri IP54; håndledd IP67

Forholdsregler ved installasjon

Holdes unna brennbare eller etsende væsker eller gasser og kilder til elektrisk interferens







Tilpasning og integreringsplanlegging



CRP publiserer konfigurasjonsalternativer for sine industrirobotsystemer. Alternativene nedenfor beskriver selskapets publiserte tilbud og er ikke en bekreftelse på at alle alternativer er tilgjengelige for CRP-RA18-20. Bekreft kompatibilitet med denne modellen og dens G9A elektriske skap før du bestiller.

Publiserte konfigurasjonsalternativer

• Sammenkoblingskabel:5 m standard lengde; 8 m, 10 m, 15 m eller tilpassede lengder er også oppført.
• Transformatorkraft:3000 W, 5000 W, 8000 W eller andre spesifikasjoner på forespørsel.
• Lær anheng:Modell E eller Model C.
• Lær hengende kabel:6 m, 8 m, 10 m eller 12 m; 15 m er også oppført i den medfølgende konfigurasjonsinformasjonen. Bekreft tilgjengeligheten for denne modellen.
• Systemgrensesnitt og etiketter:Et engelsk grensesnitt med CRP-skjermetiketter er oppført. Alternative etiketter kan medføre et ekstra designgebyr.
• Robotfarge:Standard blå RAL 5015 og andre publiserte RAL-fargealternativer. CRP viser en 45-dagers leveringstid for andre fargealternativer.
Den oppgitte ledetiden på 45 dager gjelder for alternativet med annen farge, ikke for levering av en komplett robotbestilling.

Informasjon for søknadsgjennomgang

Når du ber om en prosjektgjennomgang, oppgi følgende informasjon der det er tilgjengelig:
• Arbeidsstykke og verktøy:Arbeidsstykkets dimensjoner og vekt, gripervekt, adapterplater, sensorer og annet håndleddsmontert utstyr.
• Arbeidsstillinger:Hente- og plasseringskoordinater, nødvendig verktøyorientering og målsyklustid.
• Installasjonsoppsett:Foretrukket monteringsarrangement, tilgjengelig plass, maskinplasseringer og potensielle hindringer.
• Slutteffektkrav:Griper eller sugeverktøy, pneumatiske krav og I/O-behov.
• Systemintegrasjon:Eksisterende maskingrensesnitt, elektriske krav, kommunikasjonsbehov og relevante driftsforhold.







Diskuter din håndteringsapplikasjon med CRP

Send CRP dine arbeidsstykkedetaljer, total håndtert last, planlagte robotposisjoner, monteringsarrangement og krav til slutteffektorer. Disse detaljene vil hjelpe teamet med å vurdere applikasjonens passform og identifisere konfigurasjonspunkter som trenger bekreftelse før tilbud.







Produksjon og kvalitetssikring

Produksjonsressurser

• Produksjonsbase:Mer enn 30 000 m², ifølge CRPs publiserte selskapsinformasjon.
• Arbeidsstyrke:Mer enn 300 ansatte.
• Immaterielle rettigheter:Mer enn 400 immaterielle rettigheter, inkludert over 40 oppfinnelsespatenter.

Kvalitetskontroll

CRPs publiserte kvalitetsinformasjon beskriver følgende aktiviteter på selskapsnivå:
• Innkommende materialer:Kvalitetssjekker på innkommende materialer.
• Produksjon og montering:Kvalitetskontroller under produksjon og robotmontering.
• Inspeksjon før forsendelse:Inspeksjon før produktene forlater fabrikken.
• Testing av robotytelse:Publiserte ytelseskontroller inkluderer gjentatt posisjoneringsnøyaktighet og lastdriftsstabilitet.







FAQ



Spørsmål: Inkluderer den maksimale nyttelasten på 20 kg griperen?

A: Tallet på 20 kg er robotens oppgitte maksimale nyttelast. Ta med griper, adapterplater, sensorer og annet håndleddsmontert utstyr når du beregner hele belastningen. Bekreft at den foreslåtte kombinasjonen av verktøy og arbeidsstykke er innenfor gjeldende robotbelastningsgrenser.

Spørsmål: Kan roboten nå hver posisjon innenfor 1821 mm?

A: Nei. Maksimal rekkevidde er en referansedimensjon, ikke en garanti for at hver posisjon er tilgjengelig ved hver verktøyorientering. Bruk bevegelsesområdediagrammet og det valgte monteringsarrangementet for å kontrollere de planlagte arbeidsposisjonene.

Spørsmål: Hvordan påvirker monteringsarrangementet akse 1-vandring?

A: Akse 1-vandring er oppført som -167 grader til +167 grader for gulvmontering og omvendt montering, og -30 grader til +30 grader for veggmontering. Denne forskjellen bør tas i betraktning når du velger monteringsarrangement og posisjonerer roboten i forhold til maskiner og inventar.

Spørsmål: Hvilke detaljer er nødvendige for å vurdere slutteffektorintegrasjon?

A: Oppgi endeeffektorens type, vekt, monteringsgrensesnitt, pneumatiske krav og I/O-behov. Robotens 16-pinners reserverte I/O og to φ8 mm pneumatiske tilkoblinger er de oppførte grensesnittreferansene; kompatibilitet med valgt verktøy må bekreftes for den tiltenkte applikasjonen.
